有效改善熱變位五個不能錯過的抑制與補償技術分析系列二：溫差式補償

對機床而言，主要熱變位是由主軸熱變位、結構熱變位與進給軸熱變位所形成。對于不可避免的熱量，則可透過預測 (如溫升、位移等) 運用補償方法，來減少熱源所帶來的熱變形影響，使加工精度保持穩定。補償?shù)姆绞焦灿腥N：

2025-11-07 11:03:42上海建澤機械技術有限公司

上海建澤機械技術有限公司轉載中國臺灣匠澤精密股份

主軸熱變位補償 : 溫差式補償

此補償方式是采用 PT100 溫度傳感器，當主軸運轉后，分別量測記錄主軸鼻端的實際熱伸長量及溫度的變化量。運用事先建立好的熱補償模型，估算由于溫度變化引起的熱變位，再根據機器當下狀況進行熱變位補正。

匠澤 TAKUMI 所開發的主軸溫補機能已廣泛應用在所生產的各式立式加工中心機、高速門型加工中心機及五軸加工機。以下實機測試是在 TAKUMI 高速門型模具加工機 H12E 機型所進行，比較無補償與溫差式補償?shù)牟町悺?/span>

此機臺主要配備如下:

+控制器 FANUC

+內藏式主軸 20000RPM (加裝 PT100 溫度傳感器)

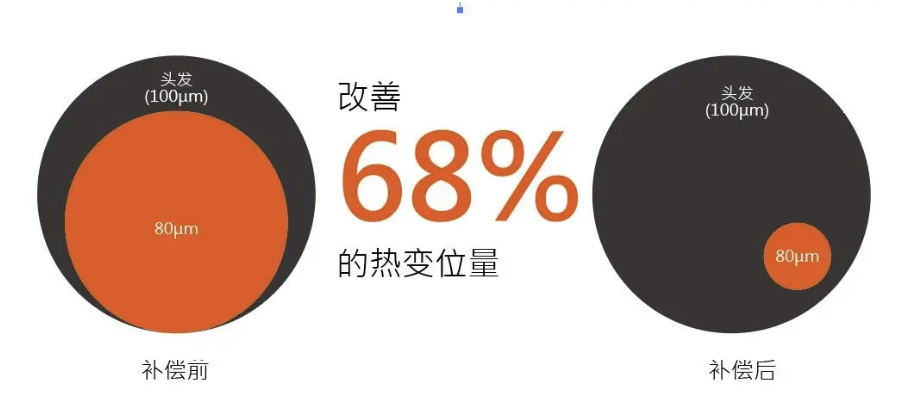

首先，在沒有暖機的條件下，沒有開啟任何補償?shù)墓δ?，主軸熱變位量最大值為80μm。而在有加裝 PT100 溫度傳感器的條件下，PLC 可將溫差的熱變位量做補償。即使環境溫度持續變化，從冷機啟動運轉2小時后，從實機測試中可以很明顯的得知主軸熱變位量最大值為 25μm，熱變位量明顯改善了68%。
